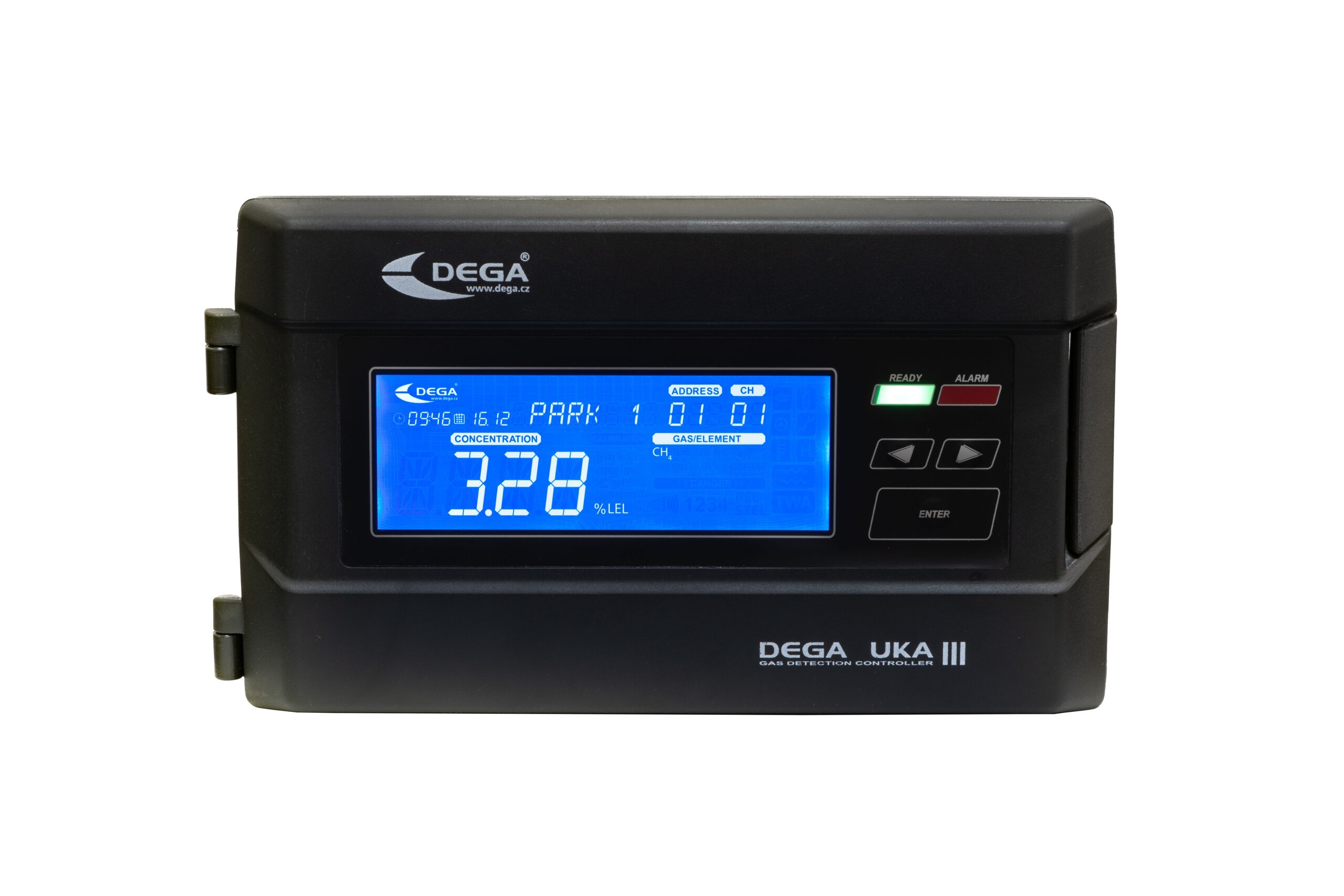

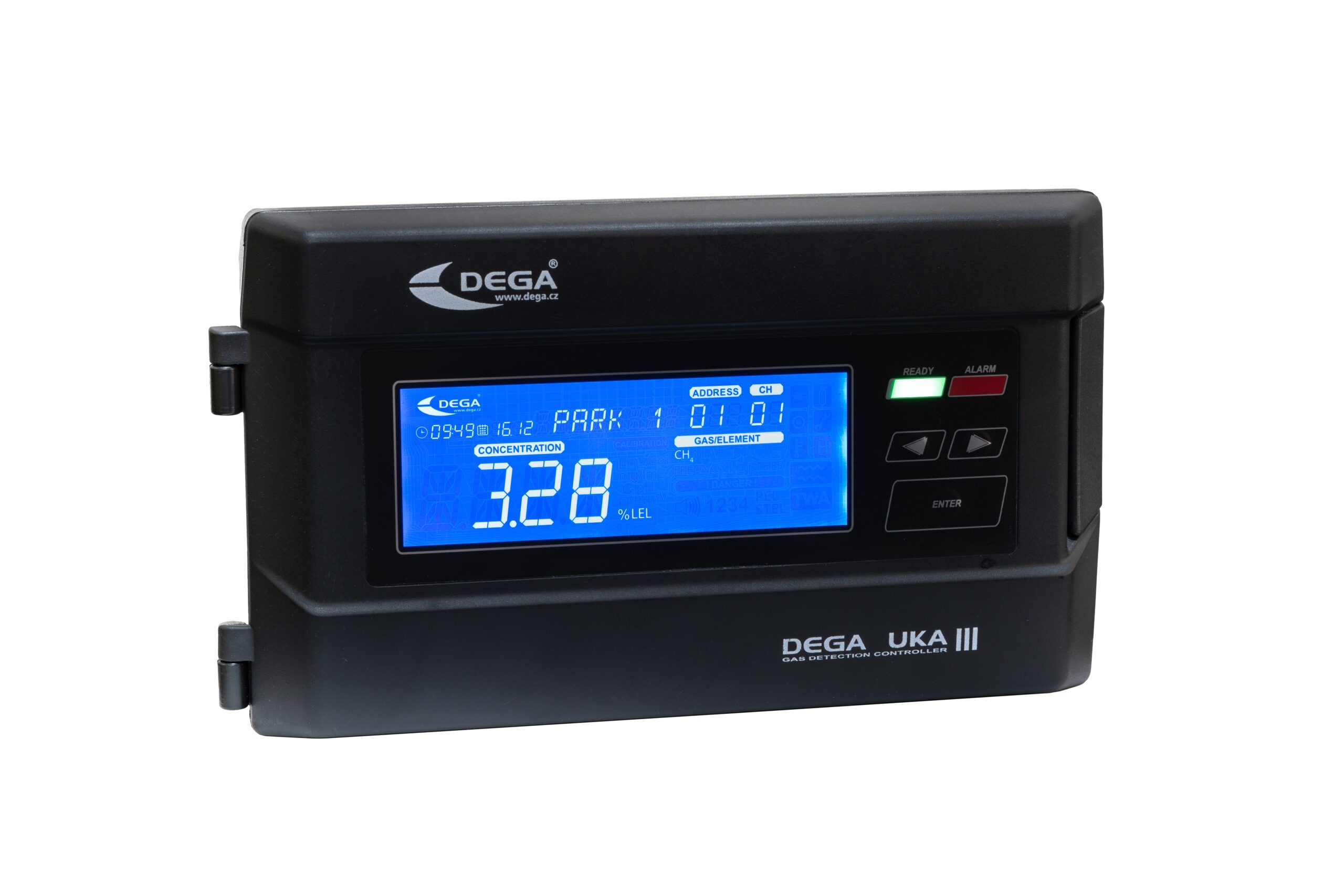

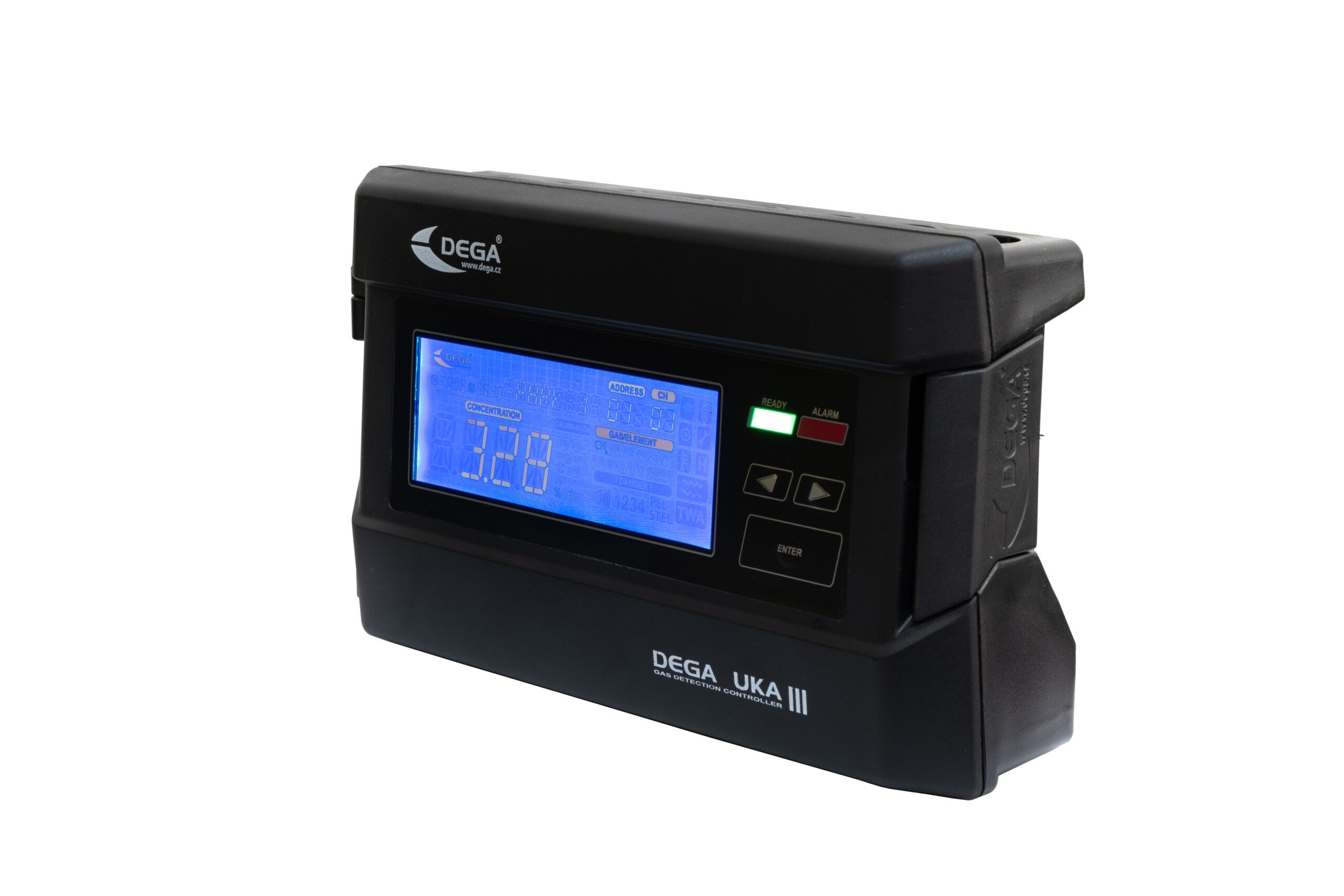

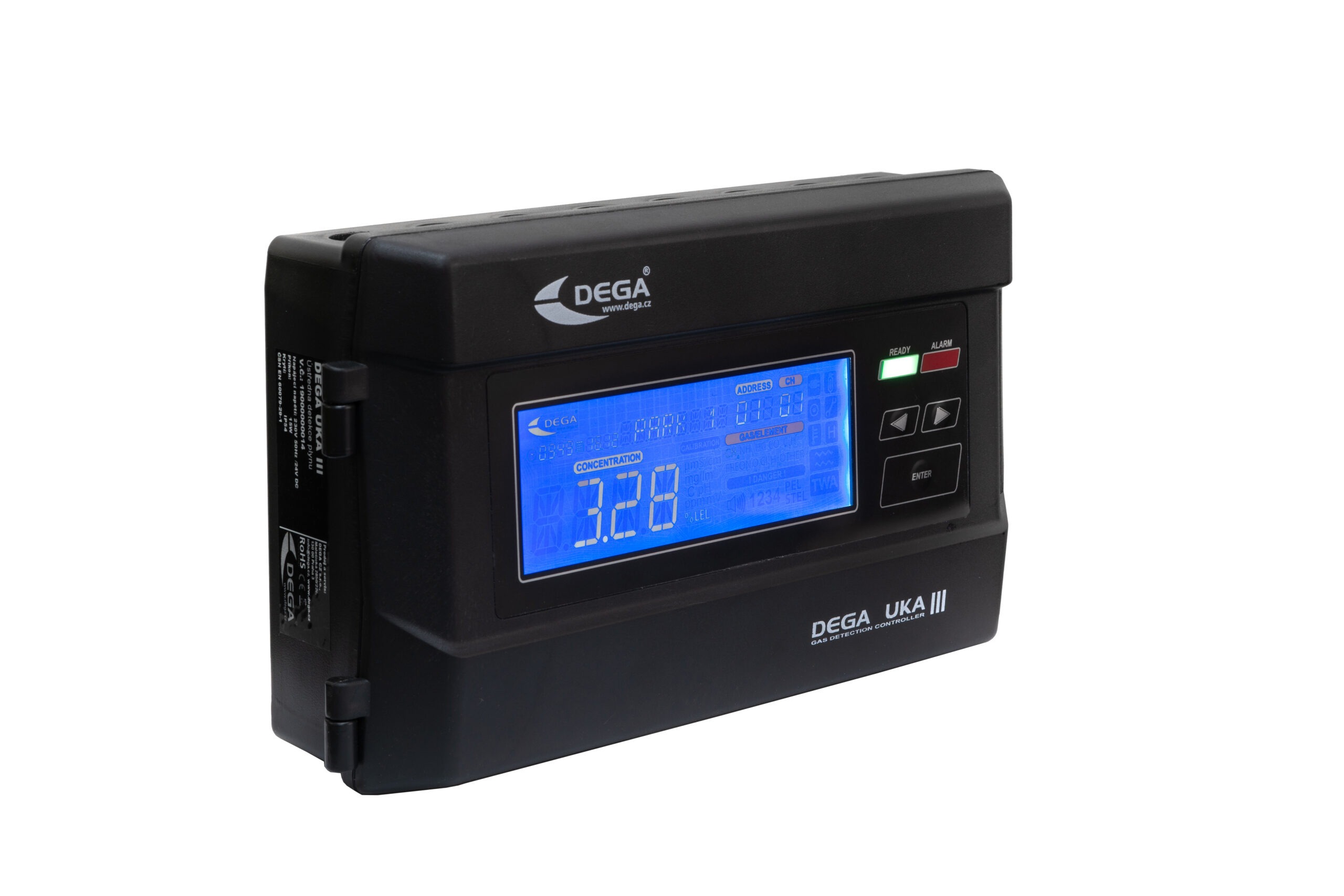

DEGA UKA III
ÚSTŘEDNA PLYNOVÉ DETEKCE
Možnost připojení 4 až 8 snímačů
4 – stupňová detekce
Výstup až 5 x relé 250 V/10 A, 1 x 4-20 mA
Historie alarmů až 34 dnů
Popis a specifikace
Technické informace
Typy
Vlastnosti a výhody
Moduly/příslušenství
Ovladač/software
Ke stažení
Popis a specifikace
Vyhodnocovací ústředna třetí generace je koncipovaná jako samostatné zařízení určené k montáži na povrch. Slouží k vyhodnocování signálu až z osmi připojených snímačů plynu pomocí RS485. Koncentraci plynu vyhodnocuje ve čtyřech úrovních alarmu. Je možno také připojit jeden snímač zaplavení DEGA ZC II a snímač teploty DEGA Tc II. Na ústředně jsou indikovány stavy všech snímačů pomocí LCD displeje. Je vybavena až 5 ks libovolně konfigurovatelnými relé, výstupem na optickou a akustickou signalizaci, proudovou smyčkou pro ovládání zařízení s analogovým vstupem a USB portem pro konfiguraci.
Technické informace
Napájací napětí | 230 V AC/15 VA nebo 24 V DC/0,63 A nominální |
Funkční nebezpečnost | EN61508 |

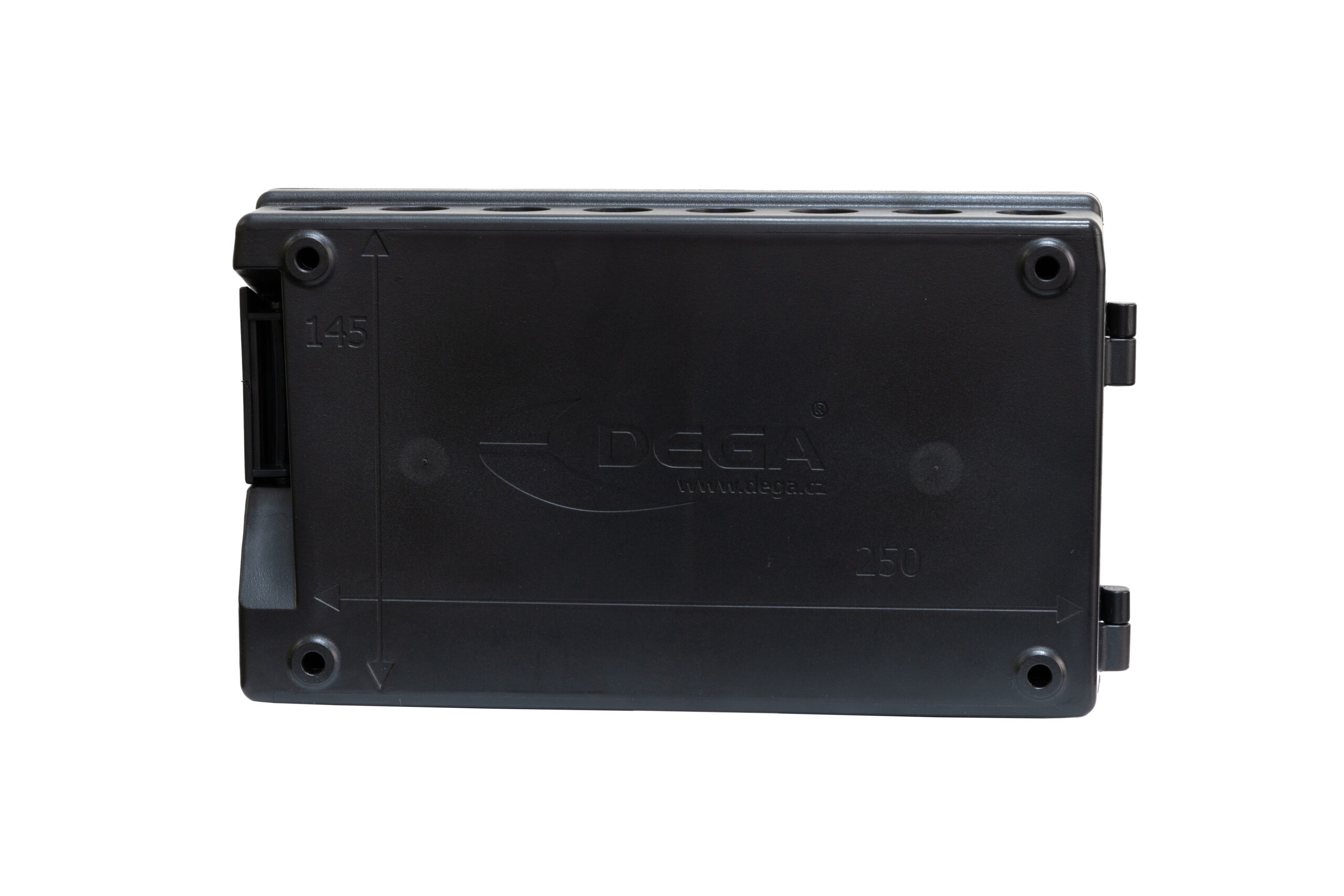

Rozměry bez průchodek | 250 x 145 x 65 mm (ŠxVxH) |
Hmotnost | 1 kg |
Kapacita historie interní paměti | 34 dnů |
Interval ukládání záznamů do paměti | 60 s (nastavitelný rozsah 10-255 s) |
Teplota okolí | -20 °C až +60 °C |
Relativní vlhkost | 0-90 % RV |
Stupeň ochrany s krytem | IP 54 |
Pracovní prostředí | BE1 – prostředí bez nebezpečí výbuchu |
Typy
- DEGA UKA III 4
Vyhodnocovací ústředna pro max. 4 snímače
- DEGA UKA III 8
Vyhodnocovací ústředna pro max. 8 snímačů
Vlastnosti a výhody
Výstupy:
- max. 5 x přepínací relé 250 V/10 A (2 x výchozí + 3 x reléový modul)
- Výstup pro zvukovou a optickou signalizaci (max. 24 V/0,40 A)
- 1 x 4-20 mA pro nadřazený systém (PLC)
- 1 x USB (pro konfiguraci přes PC)
Funkce:
- Historie alarmů 34 dní zpětně
- 4 stupně úniku plynu, PEL, STEL
- Servisní mód
- Možnost pojmenování pozic snímačů
- Testování výstupů pomocí „TEST MENU“
Vstup:
- RS485
Moduly/příslušenství
Moduly:
- DEGA UKA III Napájení (interní napájecí zdroj 230 V AC/15 VA)
- DEGA UKA III Reléový modul (interní 3 relé, 250 V/10 A)
- DEGA UKA III Paměťový modul (interní paměť s baterií)
Příslušenství:
- Externí box pro příslušenství
- Přídavný zdroj (DR60/24, DR100/24, DR240/24)
- Zenerova bariéra
- UPS (bateriová záloha 12Ah/24Ah)
- Kabelové průchodky PG11 (10 ks)
- DEGA konfigurační sestava (konfigurační software DEGA Config s USB kabelem)
Ovladač/software
DEGA Config – konfigurační a servisní software
